夜色成人av-亚洲天堂影视-一级黄色视-免费高清不卡av-av在线电影免费观看-成人观看视频

SRM 1921b - 紅外傳輸波長/波數標準 主要用于校準分光光度計在 3.2 μm 至 18.5 μm（540 cm-1 至 3125 cm-1）的紅外 (IR) 光譜區域的波長/波數標度。 一個 SRM 1921b 單元由厚約 38 μm 的啞光聚苯乙烯薄膜組成，外露區域直徑為 25 mm，距離紙板架底部 38 mm，尺寸為 5 cm × 11 cm × 0.2 cm。

經認證的波長/波數值：

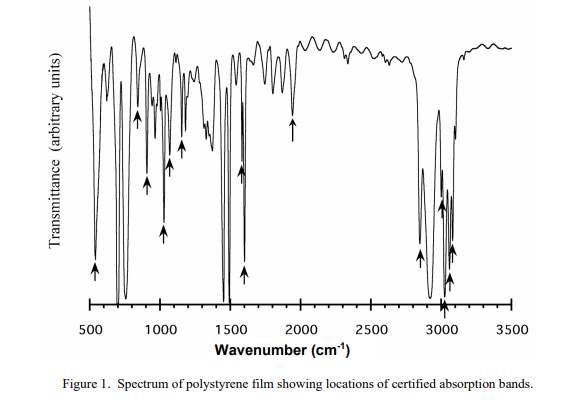

在真空和吹掃條件下測量統計上具有代表性的聚苯乙烯薄膜 SRM 1921b 樣品組的光譜透射率。 3.2 μm 至 18.5 μm 范圍內的吸收帶位置是使用質心法和譜帶最小值測定法獲得的。根據實驗和統計分析結果，選擇了 13 個頻段位置進行認證。表 1 和表 3 分別顯示了質心和波段最小值方法的這些波段的認證波長值和相關不確定度。相應的波數值和波段的相關不確定度分別如表 2 和表 4 所示。 （有關詳細信息，請參見標題為“波段波數和波長確定”的部分）。為了幫助用戶在測量過程中區分頻段，圖 1 中顯示了一個頻譜，其中的箭頭標識了經過認證的頻段。有關在空氣中或吹掃條件下測量的波段波長和波數值，請參閱標題為“空氣/氮氣吹掃的校正”的部分。

為每個認證波段波長和波數提供了擴展不確定度 U。 它是覆蓋因子 k = 4 和組合標準不確定度的乘積。 組合標準不確定度是所有不確定度分量的平方和 [1,2]。

儲存、處理和使用說明

儲存和處理：不使用時，SRM 1921b 應保存在隨附的保護罩中。對于存儲，建議將 SRM 保存在干燥器柜中。 SRM 應始終小心處理；切勿用手指或任何其他物體接觸暴露的薄膜表面。可以通過吹氣去除灰塵清潔、干燥的空氣。

測量條件：

使用 Bomem DA-3.02 傅立葉變換分光光度計進行校準測量。在測量過程中，儀器室溫保持在 23 °C ± 1 °C，濕度范圍為 30% 至 50%。校準測量是在大氣壓力下的清潔空氣吹掃氣體（去除 CO2 和 H2O）下進行的。測量方法的詳細信息可以在參考文獻 2 中找到。

材料來源：用于 SRM 1921b - 紅外傳輸波長/波數標準  的聚苯乙烯薄膜取自一卷。它由陶氏化學公司制造，由科布倫茨協會捐贈。
